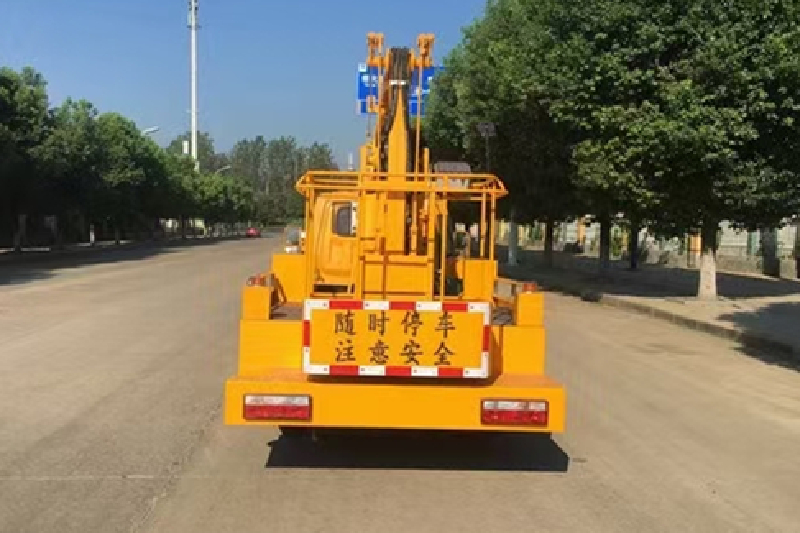

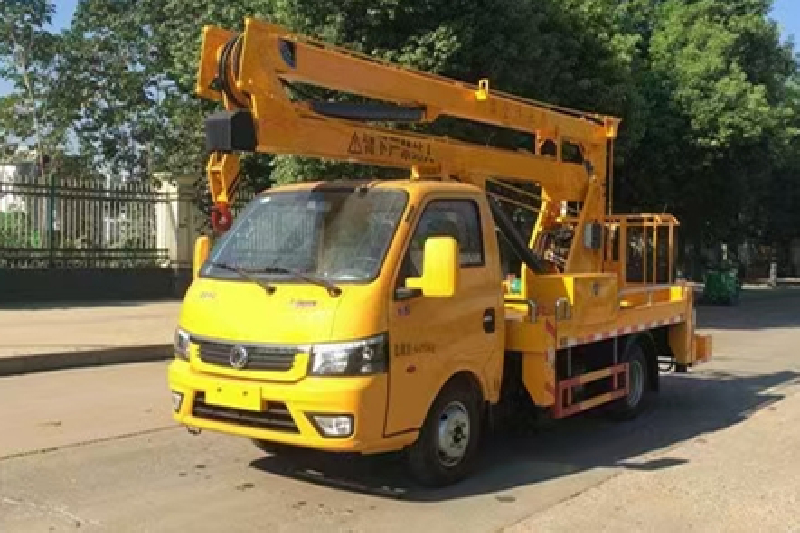

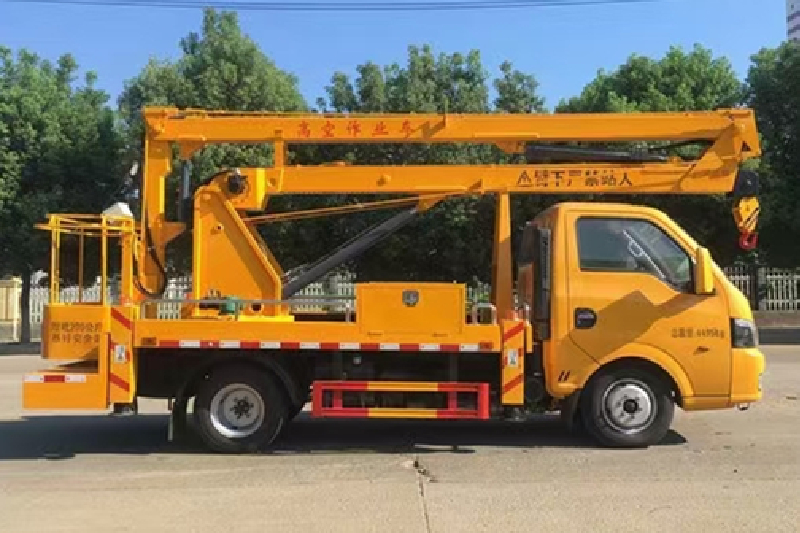

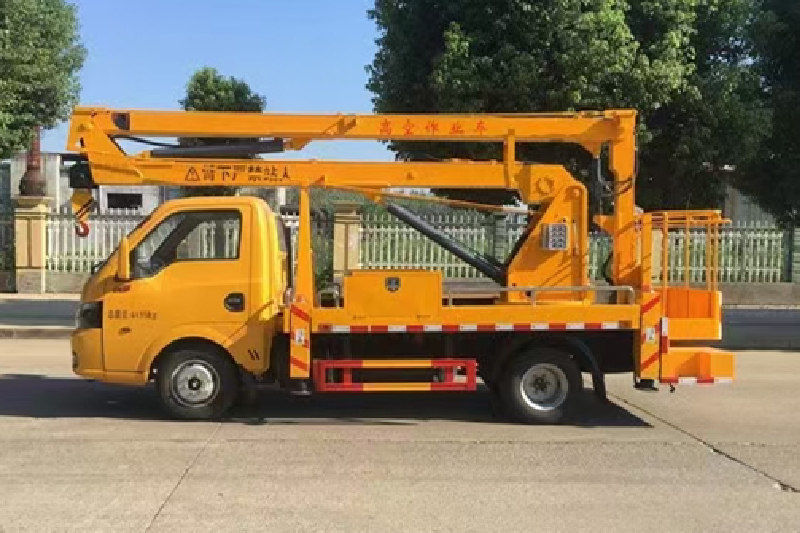

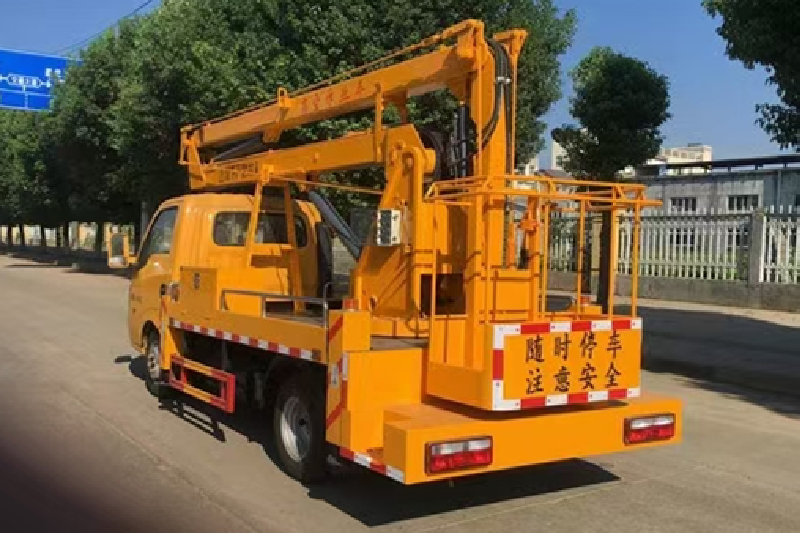

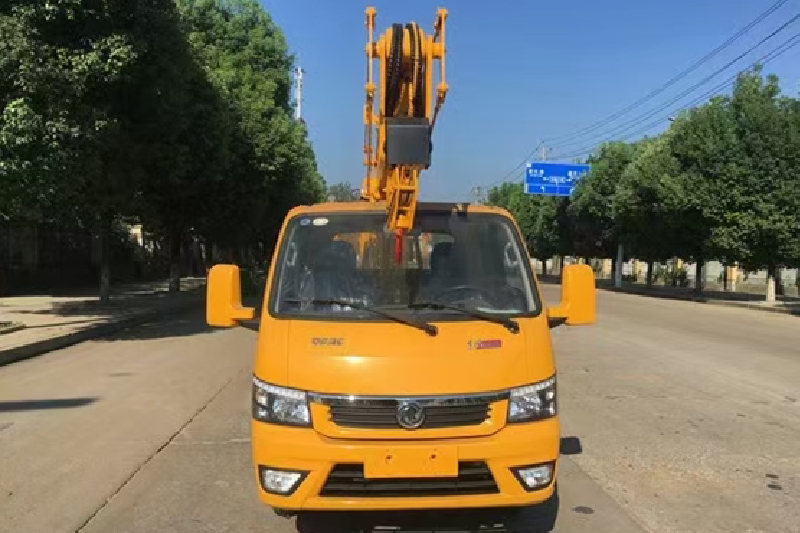

藍牌國六東風途逸高空作業車
底盤配置：采用東風途逸單排駕駛室，底盤型号：EQ1045SJ16DC，3000mm軸距，帶空調和方向助力，6.00R15鋼絲胎，由東風汽車股份有限公司提供全柴95馬力發動機。
上裝配置：帶平衡閥液壓馬達更加安全可靠，标配伸縮卷揚，四支腿爆閃，吊籃照明燈,油缸、閥、減速機承諾質保兩年。
上裝配置主要特點
1、 臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、 支腿可同時或單獨操作，操作靈活，能适應多種工況H型支腿穩定性好；
3、 回轉機構采用可調節式，方便調節；
4、 轉台雙向360°回轉，采用了先進的渦輪蝸杆式減速機構（具有自潤滑和自鎖功能），後期維護也可方便的通過調整螺栓位置輕松達到效果；
5、 上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、 下車與上車互鎖，操作安全、可靠；
7、 上車操作通過節流閥實現無極調速；
8、 工作平台采用機械式調平，更加穩定和可靠；
9、 轉台和吊籃設有啓動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2、适用标準供貨方應使用最新頒布執行的國家标準、行業标準，在用戶方同意時可以使用其他性能更高的标準。行業标準中已對産品質量做出規定的條款，供貨方所提供的産品性能應達到國家标準。當以上标準中的條款與本技術條件發生偏差時，應以本技術條件爲準。
3、使用環境條件海拔高度：≤1000米環境溫度：-5℃ ～ +40℃ 相對濕度：≤95%（25℃）抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同時作用持續三個正弦波安全系數1.67最大日溫差：15℃日照強度(風速0.5m/s時)：0.1W/cm2最大風速：≤ 10.7m/s1
藍牌國六東風途逸13.5米高空作業車主要技術參數
藍牌高空作業車 | ||||||
主要技術參數 | 底盤型号 | 長寬高 | 後懸 | 總質量Kg | 軸距 | 發動機排放 |
EQ1045SJ16DC | 5990*2000*2850 | 1700 | 4295 | 3000 | 國Ⅵ | |
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||
材料 | 型材Q345B/4mm | |||||
臂架截面 | 四邊形 | |||||
起伏角度 | 0°-70°(相對水平面) | |||||
作業工況 | 最大作業高度 | 13.5m | ||||
最大作業高度時作業幅度 | 2m | |||||
最大作業幅度 | 5.8m | |||||
最大作業幅度時作業高度 | 5.6m | |||||
回轉 | 雙向360°連續回轉 | |||||
吊臂 | 最大起吊質量 | 900Kg | ||||
伸縮起重臂 | 伸縮長度1m | |||||
最大起吊高度 | 6.4m | |||||
最大起吊幅度 | 5.2m | |||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | |||||
鋼絲繩 | （40m）Φ8 | |||||
吊鈎 | 1T | |||||
支腿 | 支腿型式 | 前後H型 | ||||
支腿材料 | 型材Q345B/5mm | |||||
支腿跨距 | 縱向（mm）：3300，橫向（mm）：2700 | |||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||
支腿頻閃燈 | 4隻 | |||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼闆 | ||||
工具箱 | 800*350*400；帶不鏽鋼門鎖 | |||||
圍欄 | Φ20不鏽鋼管 | |||||
踏步 | 駕駛室側帶上下踏步 | |||||
側、後防護 | 優質碳鋼冷彎型材；強度高 | |||||
輪罩 | 注塑模具成型，美觀，強度高 | |||||
轉台 | 立臂 | 低合金鋼闆拼焊組成 | ||||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | |||||
減速機 | 渦輪蝸杆式，CW-28 | |||||
馬達 | BMP-50 | |||||
吊籃 | 額定載荷 | ≤200Kg | ||||
尺寸 | 長X寬X高：1080X620X1150 | |||||
調平形式 | 外置拉杆機械調平 | |||||
保險帶 | 一副 | |||||
調平裝置 | 機械調平，拉杆外置 | |||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||||
齒輪泵 | 定量泵，流量25ml/r | |||||
工作壓力 | 帶壓力表；16MPa | |||||
液壓閥組 | 集成電磁閥組 | |||||
油缸 | 10隻；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||||
操作方式 | 手動和電動結合 | |||||
臂架動作 | 轉台和吊籃電動雙位操作 | |||||
發動機啓動、熄火 | 轉台和吊籃雙位操作 | |||||
發動機油門 | 手動拉線 | |||||
油漆 | 知名品牌油漆；顔色光滑，線條美觀； | |||||
标識及标牌 | 清晰、醒目、永久不褪色 | |||||
13.5米高空作業車
作業範圍圖
