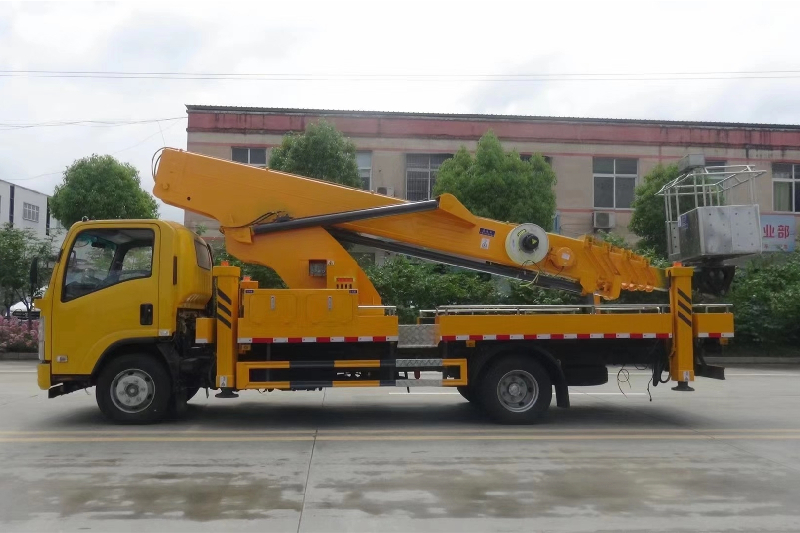

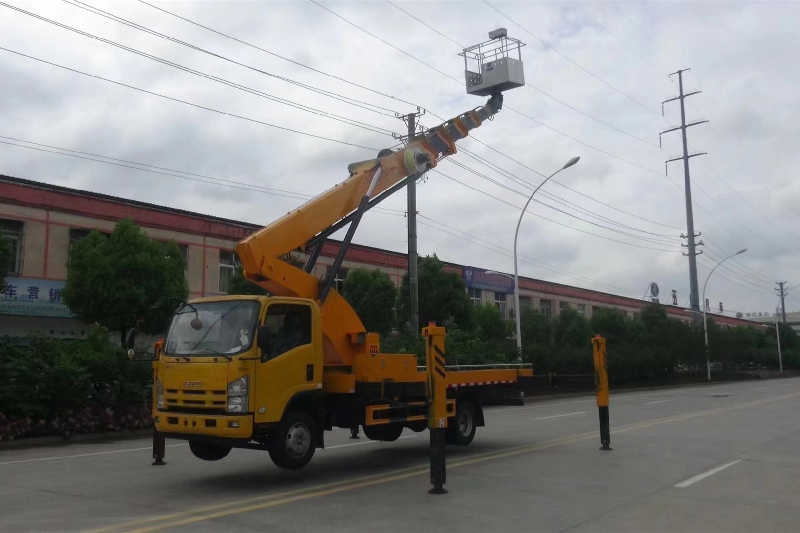

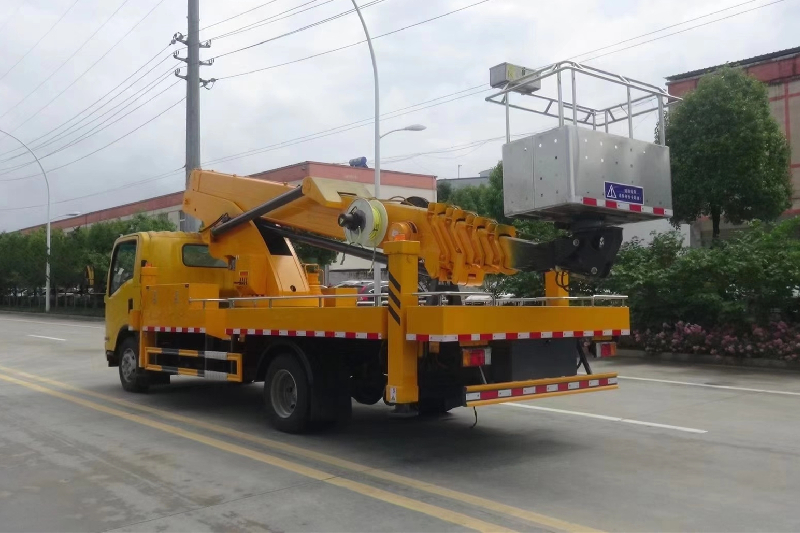

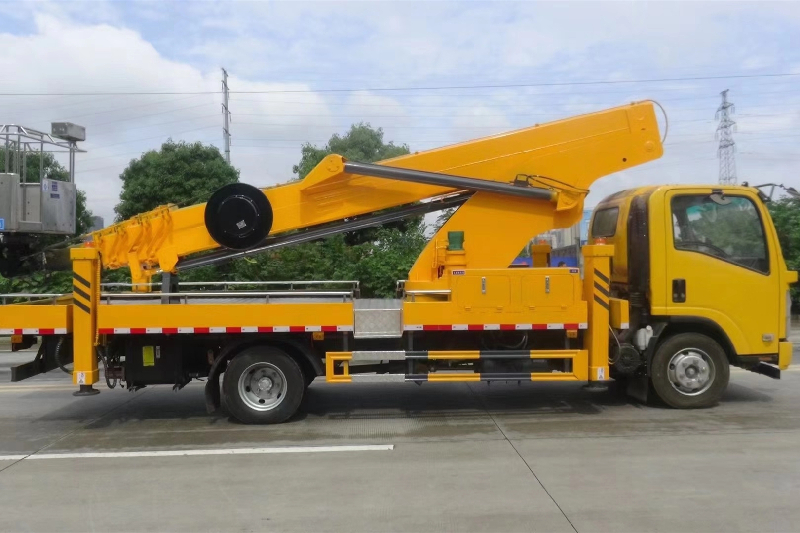

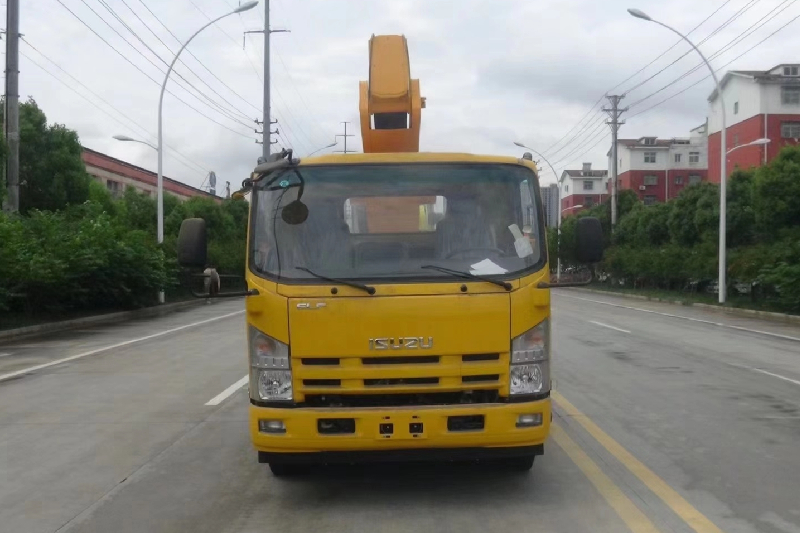

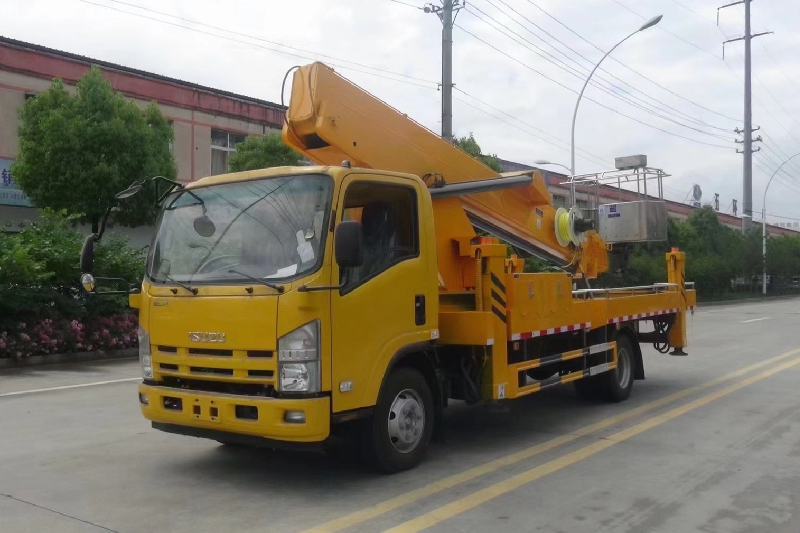

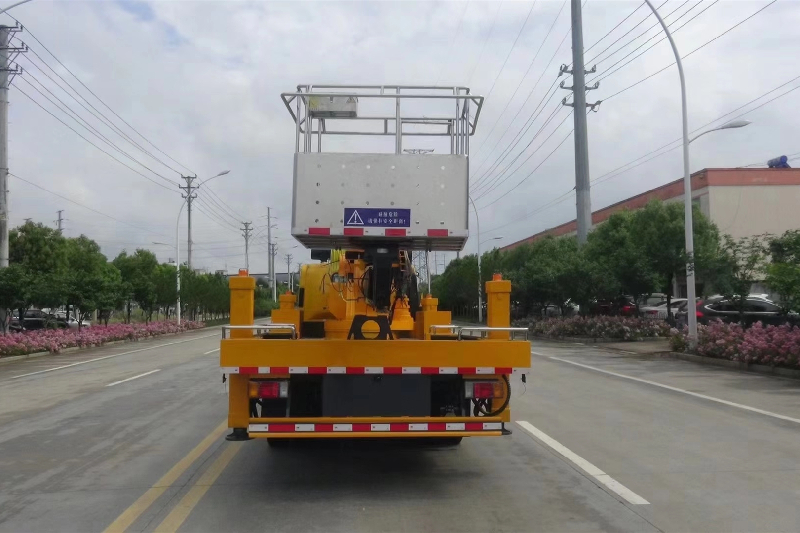

整車外形照片
主要技術參數
五十鈴國六黃牌24米直臂 高空作業車主要技術參數 | ||||
類别 | 項目 | 單位 | 數據 | |
尺寸參數 | 總長 | mm | 8450 | |
總寬 | mm | 2500 | ||
總高 | mm | 3150 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 2 | |
總質量 | kg | 10500 | ||
主 要 性 能 參 數 | 工作平台額定載荷 | kg | 200 | |
最大作業高度 | m | 24-28 | ||
最大作業高度時作業幅度 | m | 2.9 | ||
最大作業幅度 | m | 10.5 | ||
最大作業幅度時作業高度 | m | 4.5 | ||
支腿跨距 | 橫向 | mm | 3660 | |
縱向 | mm | 4300 | ||
臂架變幅時間 | s | 60 | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行 駛 參 數 | 前懸 | mm | 1110 | |
後懸 | mm | 2510 | ||
後伸 | mm | / | ||
軸距 | mm | 4175 | ||
最高行駛速度 | Km/h | 100 | ||
最小離地間隙 | mm | 223 | ||
接近角 | . | 21 | ||
配置說明
部件名稱 | 簡要說明 |
底盤 | 五十鈴QL110ANLAY |
發動機 | 柴油發動機，最大功率139KW，國六排放 |
駕駛室 | 單排座，可乘坐3人，駕駛室配置空調，方向助力 |
圍闆及走台闆 | 不鏽鋼圍欄及防滑走台闆 |
取力系統 | 氣動操作 |
工作平台 | 1200x650x1150 |
臂架形式 | 四節六邊型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | 前V後H型，單獨可調 |
操作 | 工作平台和地面遙控器電氣操作 |
控制系統 | 電液比例控制系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
調平系統 | 液壓自動調平 |
基本功能及配置
24-28米高空作業車基本功能安全配置：作業車可以實現平台載荷200KG，最大作業高度24-28米，最大作業幅度12.6米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | 用于上下車互鎖，防止誤操作發生危險 |
支腿檢測功能 | 當支腿出現不受力情況，智能限動，保護安全， |
水平檢測功能 | 實時檢測整車是否水平 |
應急電動應急泵 | 當發動機及主泵發生故障時，可將工作人員送回到地面 |
緊急停止裝置 | 用于緊急停止操作 |
夜間安全警示裝置 | 在車輛上有工程頻閃燈，照明燈 |
整車水平狀态測試儀 | 可檢測整車橫向縱向兩個方向傾斜狀态 |
發動機點火熄火 | 在地面和平台處可對發動機進行點火，熄火控制 |
實時通訊 | 在平台和地面配有無線對講 |
主要性能特點
前V後H型支腿，全封閉，穩定性好，可同時或單獨操作，适應多種工況。
主要配套液壓、電器件：平衡閥、控制器等均爲進口件。
底盤采用五十鈴國六底盤，配有空調，方向盤采用液壓助力。
下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，确保安全。
平台左右回轉采用進口封閉式擺動缸形式或電機驅動形式，工作靈活方便，安全可靠。
電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。
六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業範圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。
整車電器采用CAN總線控制系統，線路整齊、簡易。整車有三處操作：平台操作，也可在地面用有線或無線操作，更方便觀察作業空間，安全可靠，工作效率高。
回轉機構采用可調節式，方便調節。
售後服務承諾
本公司以質量和高新技術應用作爲公司發展前提，以超前的服務理念與服務模式取信于客戶。以人爲本創一流企業；以專業精神滿足客戶所需；以求精理念塑造國際品牌的宗旨，給我們的客戶作如下鄭重承諾：
客戶說好的産品——才是真正可靠的産品
一、質量承諾
1、公司所有系列的産品交付客戶一年内實行“三包”服務。
2、産品符合和超過國家和行業相關标準
二、服務承諾
1、給客戶提供貼心、增值的售前、售中及售後服務是公司的追求；
2、産品在保修期内實行“三包”服務；設備出現故障後，在接到通知後1小時内提供解決方案，并安排人員及時趕往現場,三包期内的所有服務、配件等全部免費。
3、産品保修期滿後，公司派專業的服務工程師前去維修，維修時如更換零部件隻收取零部件成本費，免收服務費；非人爲因素上裝結構部分終身質保。
4、車輛售出至客戶處免費進行結構原理、液壓原理、控制原理及整車安全操作培訓，一周内電話回訪服務；
5、車輛售出一季度内，服務工程師主動上門服務；
6、服務工程師每月保持與客戶的電話回訪服務，及時解決客戶使用中的任何問題。
7、車輛售出半年，服務工程師再次上門服務；
8、車輛售出一年，服務工程師對整車進行免費檢查及保養；
9、三包期外，服務工程師不定期進行電話跟蹤服務及主動上門服務；
10、當客戶購買的其它企業的高空作業車産品出現故障時，我公司免費提供故障診斷或現場指導客戶進行車輛維修。
