1、參數配置 2個中置掃盤，帶3檔調速；中置超寬吸嘴；江鈴64kW增壓副發動機；台灣液壓閥；大力馬達；德國高壓水泵；威龍低壓水泵；3mm不鏽鋼垃圾箱；不鏽鋼水箱；德國控制器；尾部箭頭燈；機油壓力報警；垃圾箱溢滿報警，垃圾箱滿作業自停；水箱低位報警；倒車及右掃監視器；條達16條語音提示；防傾倒垃圾翻車保護，檢修安全保護，倒車吸盤保護；20m高壓沖洗卷盤；後噴霧降塵；刷臂轉動機構使用德國進口高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管；CAN總線集成式運動控制器，一鍵電腦控制。 | |||||

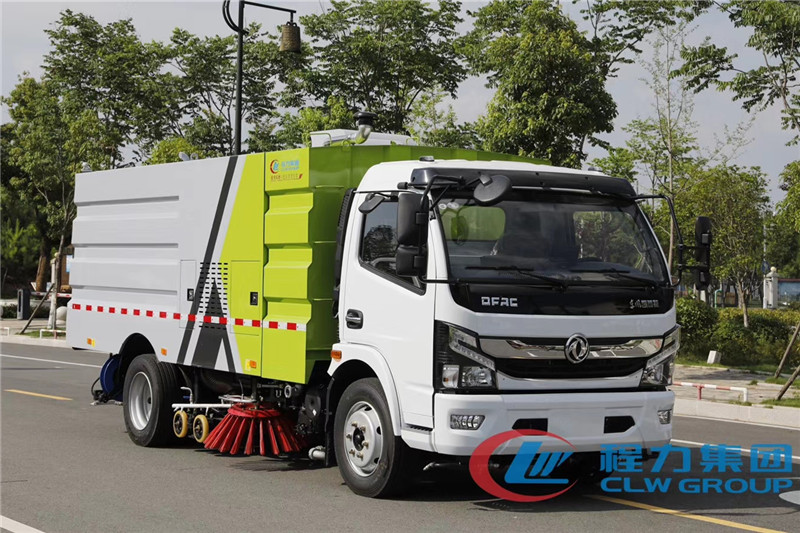

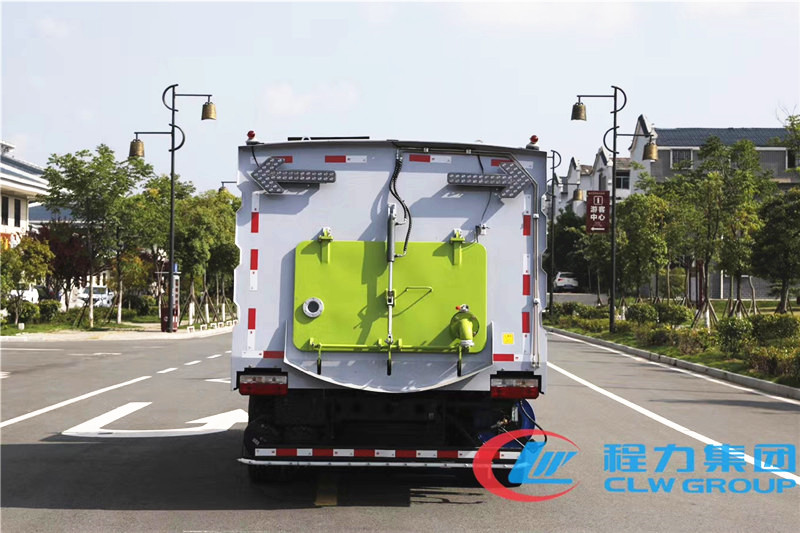

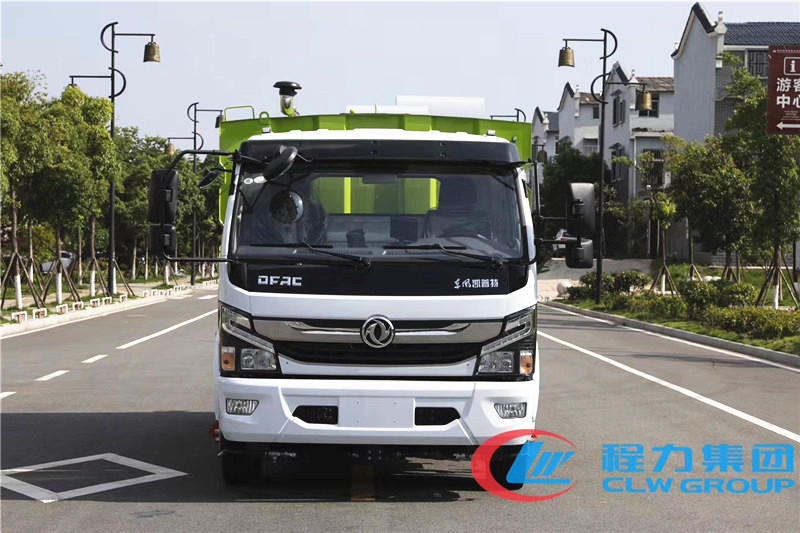

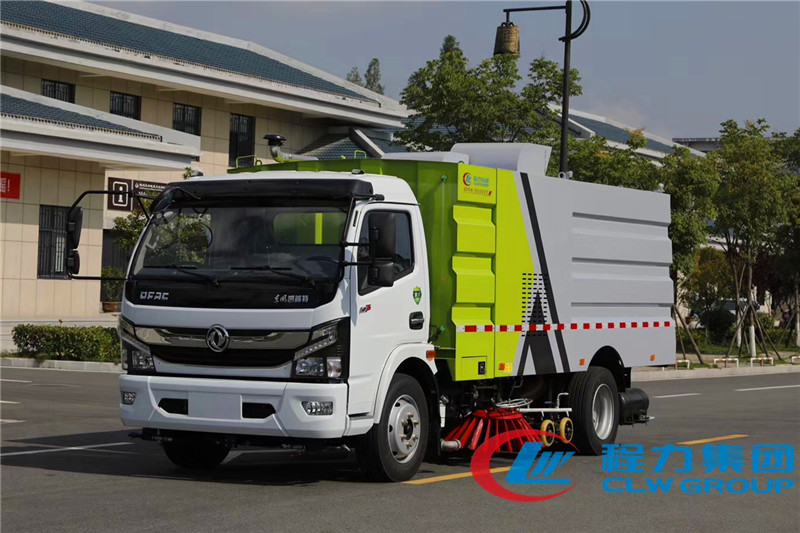

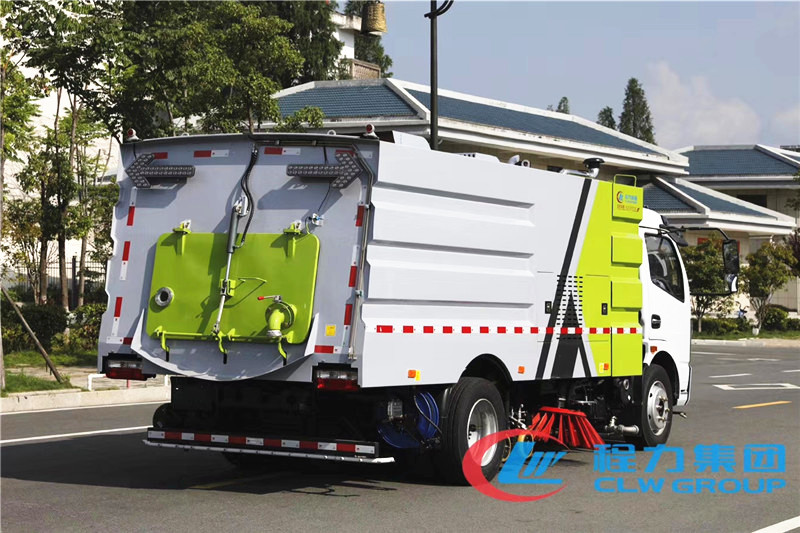

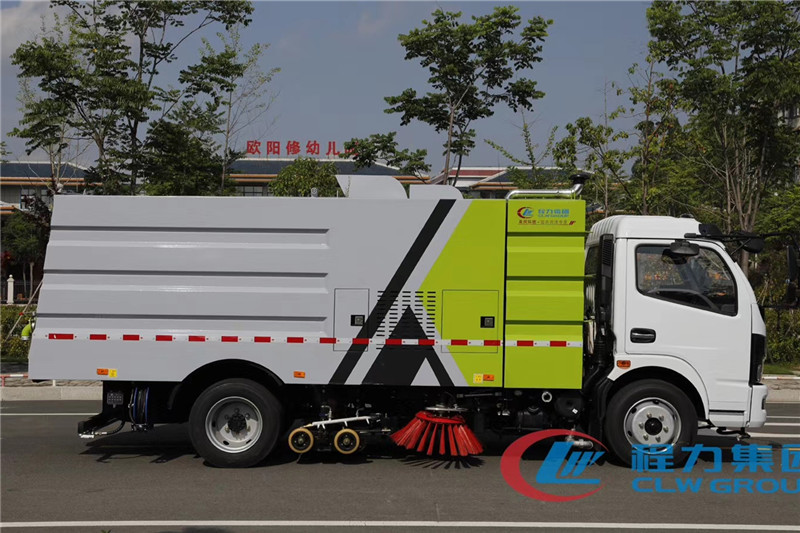

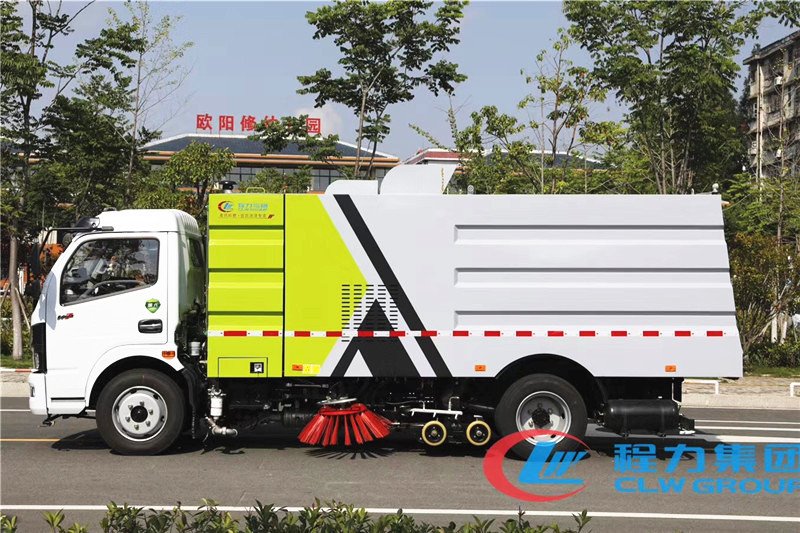

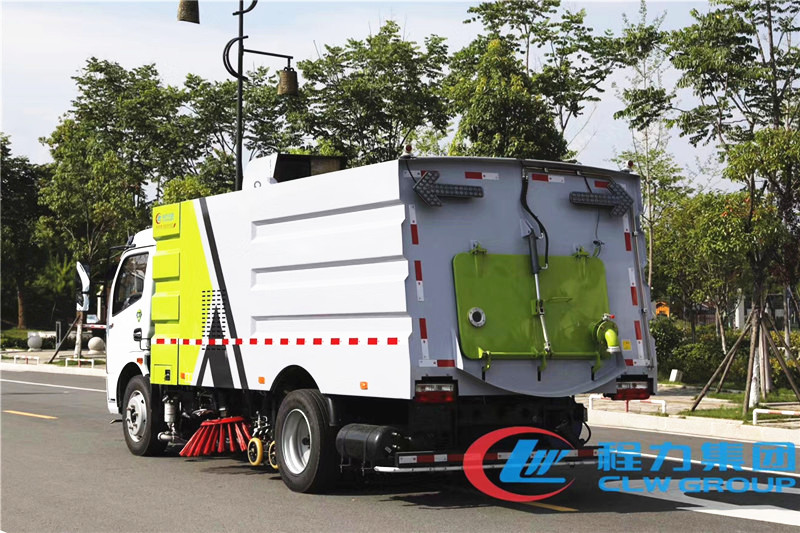

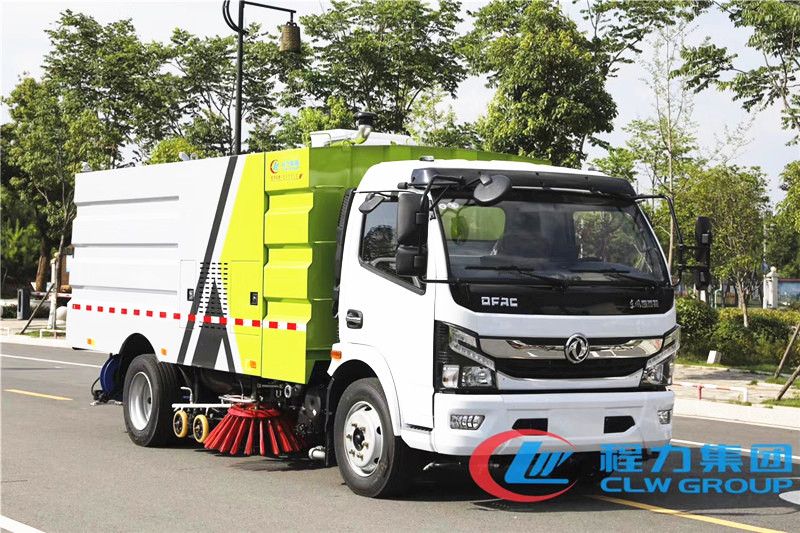

車輛型号 | CLW5121TXS6型洗掃車 | 備注 | |||
二類底盤型号 | EQ1125SJ8CDC | ||||
軸距 | 3800 mm | ||||
前/後懸 | 1130/2170 mm | ||||
發動機型号/功率 | 底盤發動機 | CY4SK361 | 125 kW | ||
副發動機 | JX493ZG3 / JE493ZG5 | 64 kW | |||
最大爬坡角 | 30% | ||||
最小轉彎直徑 | ≤16m | ||||
排放 | GB3847-2005,GB17691-2018國Ⅵ | ||||
加速行駛車外噪聲 | ≤84dB（A），滿足噪聲二階段要求 | ||||
最高車速 | 103 km/h | ||||
接近角 | 21° | ||||
離去角 | 12° | ||||
制動距離 | ≤10 m | ||||
質量參數 | 整備質量 | 6730 kg | |||
額定載質量 | 5070kg | ||||
最大總質量 | 11995 kg | ||||
尺寸參數 | 外形尺寸（長×寬×高） | 7100×2200×2840 mm | |||
最小離地高度 | 250 mm | ||||
高壓清洗 | 清洗速度 | 3~20 Km/h | |||
清洗寬度 | 3.2m | ||||
清洗水壓力 | 10 MPa | ||||
水泵流量 | 115 L/min | ||||
吸掃作業 | 清掃效率 | ≥96% | |||
最大吸入粒度 | 110 mm | ||||
吸掃寬度 | 3 m | ||||
最大清掃能力 | 64000 m³/h | ||||
碟形盤刷外伸尺寸 | ≥400 mm | ||||
吸掃行駛速度 | 15-20 km/h | ||||
罐體 | 水罐額定容量 | 5 m³ | |||
垃圾箱 | 垃圾箱額定容量 | 5 m³ | |||
卸料門開啓角度 | ≥45° | ||||
液壓系統 | 型式 | 開式、電氣控制 | |||
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | ||||
系統壓力 | 16 MPa | ||||
液壓油箱容量 | 60 L | ||||
油溫 | 60 ˚C | ||||
電氣系統 | 型式 | DC12 V | |||
電壓 | 12 V | ||||
蓄電池 | 12 V | ||||
高壓水系統 | 型式 | 柱塞泵 | |||
型号 | 德國PT36 | ||||
系統壓力 | 10 MPa | ||||
轉速 | 1150 r/min | ||||
水閥型式 | 液控高壓球閥 | ||||
水閥壓力 | 7 MPa | ||||
噴嘴型式 | 高壓洗滌型 | ||||
水濾器 | 濾網式 | ||||
灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | |||
低壓水系統 | 型号 | 威龍40/50 | |||
流量 | 40 m3/h | ||||
揚程 | 50 m | ||||
掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可獨立控制，具有自動避讓功能 | |||
掃盤直徑 | 850 mm | ||||
掃盤速度 | 高；中；低 | ||||
掃盤角度 | 前傾：4-6度 外傾：4-7度 | ||||
吸盤 | 型式 | 雙吸口，液壓控制，彈簧懸浮。 | |||
吸口直徑 | 180 mm | ||||
吸盤寬度 | 1800 mm | ||||
側噴杆 | V型噴杆，具有自動避讓功能 | ||||
2、随車工具
序号 | 名稱 | 數量 | 備注 |
1 | 消防水帶 | 2根 | 一根用于加水，一根用于排污 |
2 | 消防扳手 | 1把 | 用于拆卸消防栓 |
3 | 水濾扳手 | 1把 | 用于拆卸水過濾器 |
4 | 高壓噴槍 | 1套 | 用于高壓噴槍使用 |
5 | 備胎 | 1個 | |
6 | 手動液壓泵搖杆 | 1根 | 用于手動液壓泵的啓動 |
3、随車備件
序号 | 名稱 | 數量 | |
1 | 刷毛 | 1套 | |
2 | 後門密封條 | 1條 | |
3 | 風機密封條 | 1條 | |
4 | 吸塵筒密封條 | 2條 |
5、進口配置
序号 | 名稱 | 型 号 規 格 | 制造廠名 |
1 | 高壓水泵 | PT36 | 德國PINFL |
2 | 自動卸菏閥 | VB200/150 | 德國PINFL |
3 | 溢流閥 | VS200-180 | 德國PINFL |
4 | 電控箱控制器 | 德國STW | |
5 | 旋紐開關 | 日本和泉 | |
6 | 液壓閥 | SWH-G02-C4-D2H | 台灣百部精機 |
産品功能特點
1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道産生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓後通過高壓管路控制閥等分别輸送到吸嘴内噴水杆和左、右噴水杆，各噴杆上裝有多個特制的不鏽鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面後的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴杆上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
後噴霧：在洗掃車後部垃圾箱下方配有噴霧噴杆，噴霧噴杆上裝有多個噴霧噴嘴。啓動副發動機和高壓水泵，打開後噴霧開關，啓動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
2、功能介紹
1）該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離牆清洗、小廣告清洗等多種作業功能。
2）采用“中置兩立掃＋中置寬吸嘴（内置高壓水噴杆）＋左右高壓側噴杆”的結構。
3）采用先進的CAN總線、智能化一鍵控制技術，全部作業均在駕駛室内完成，作業時，隻需選定作業模式後，各作業機構的啓動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。
4）在一鍵控制技術基礎上增加副發動機手動油門控制系統，可根據路況獨立調節油門大小，有效增強洗掃效果，減少油耗。
5）多達16條的語音提示和音樂報警，準确播報各種安全提示和故障點。
6）具備倒車保護裝置，在作業過程中如遇緊急倒車，智能化的控制系統會自動停止作業并收回掃盤、吸盤和側噴杆；具有防止舉升垃圾箱翻車保護；具有檢修安全保護。
7）具備垃圾箱舉升安全保護裝置，在後門未打開狀态下，确保垃圾箱無法舉升。
8）安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。
9）采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其内置長排高壓水噴杆離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸淨率高。
10）整車外型采用折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；整車采用兩節式，前置連接式水箱，結構合理，可拆卸，方便維修。
11）後門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。
12）副發動機帶車用離心式離合器，當轉速達到1100轉，離合器帶動風機和高壓水泵工作，有效避免風機、高壓水泵、發動機的損壞。
13）高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。
14）進口優質液壓閥，可以确保整車液壓動作的穩定性和流暢性。
15）優質液壓馬達，可以确保掃盤轉動的穩定性，使用壽命長。
16）污水箱内采用大平面斜坡結構，最大卸料角度可達50度，更易于傾倒垃圾。污水箱内設置了防溢滿報警和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱内的高壓噴淋清洗裝置在傾倒垃圾後可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。
17）垃圾箱采用3mm不鏽鋼材質，可以防止一般性腐蝕，延長使用壽命。
18）清水箱内設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。
19）側後部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗槍，可用于清洗車身和其它設備和設施。
20）在右掃盤及垃圾箱後部設置高清晰監視探頭，駕駛室内設置高清晰液晶顯示器，畫面可分别切換到右掃盤位置及垃圾箱後部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。
21）液壓系統齒輪泵采用國産優質泵，性能可靠，閥件的生産制作商是國際認定的專業液壓組件生産廠。
22）在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如輔助發動機無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的複位。具有防液壓滲漏功能。
23）掃盤刷臂内使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
24）雙層不鏽鋼吸塵筒，便于吸塵筒長期磨損後的更換。
