1、參數配置 帶2個中置掃盤，康明斯170馬力副發動機；大力馬達；德國高壓水泵（前沖/側噴/中噴/後噴霧（不鏽鋼噴嘴）/側沖洗水槍/垃圾箱自潔裝置）；萬向高壓路沿清洗；台灣液壓閥組；威龍低壓泵（前沖）；4mm不鏽鋼垃圾箱；不鏽鋼水箱；不鏽鋼高壓管路；德國控制器；美國傳感器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀态室内監視器；倒車防撞自動保護裝置；檢修安全保護裝置；掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；20m高壓沖洗卷盤。集成式運動控制器，一鍵電腦控制。 | |||||

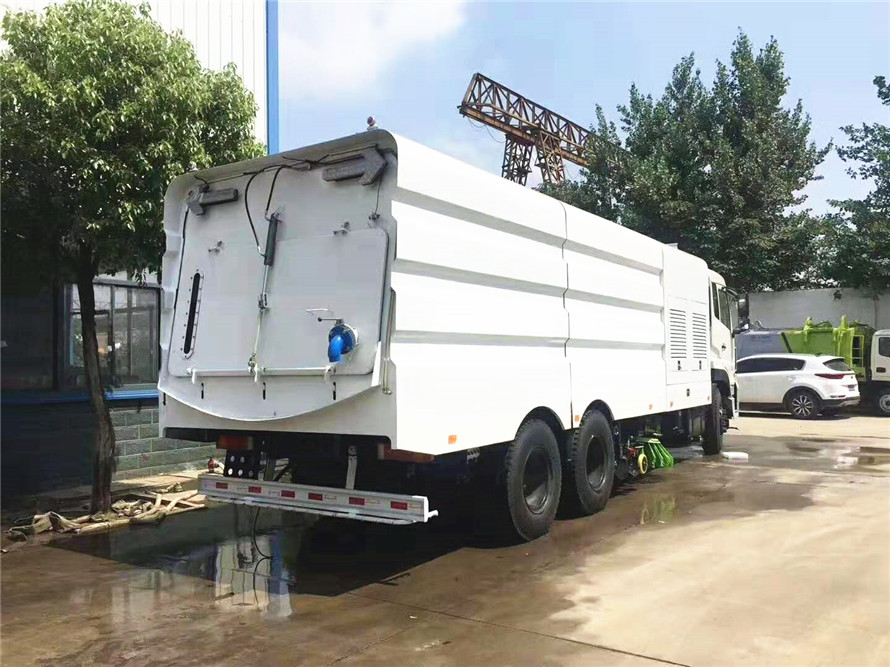

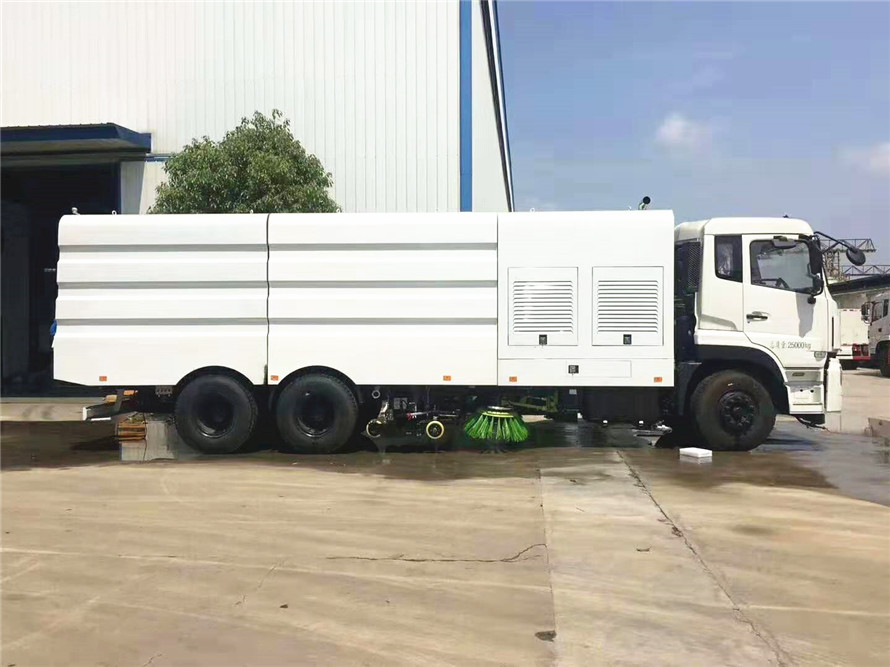

車輛型号 | CLW5250TXSD5型洗掃車 | 備注 | |||
二類底盤型号 | DFL1250A13 | ||||
軸距 | 5350+1350 mm | ||||
前/後懸 | 1480/2320 mm | ||||
發動機型号 | 底盤發動機 | ISD245 50；ISD270 50 | |||
副發動機 | B170 | ||||
發動機額定功率 | 底盤發動機 | 180；198 kW | |||
副發動機 | 125 kW | ||||
最大爬坡角 | 30% | ||||
最小轉彎直徑 | ≤16m | ||||
排放 | GB3847-2005,GB17691-2005國V | ||||
加速行駛車外噪聲 | ≤84dB（A），滿足噪聲二階段要求 | ||||
最高車速 | 90 km/h | ||||
接近角 | 18° | ||||
離去角 | 13° | ||||
制動距離 | ≤15 m | ||||
質量參數 | 整備質量 | 17500 kg | |||
最大總質量 | 25000 kg | ||||
尺寸參數 | 外形尺寸（長×寬×高） | 10500×2500×3390 mm | |||
最小離地高度 | 230 mm | ||||
高壓清洗 | 清洗速度 | 3~20 Km/h | |||
清洗寬度 | 3.5 m | ||||
清洗水壓力 | 10 MPa | ||||
水泵流量 | 154 L/min | ||||
吸掃作業 | 清掃效率 | ≥95% | |||
最大吸入粒度 | 110 mm | ||||
吸掃寬度 | 3.5 m | ||||
最大清掃能力 | 70000 m³/h | ||||
碟形盤刷外伸尺寸 | ≥400 mm | ||||
吸掃行駛速度 | 3-20 km/h | ||||
罐體 | 水罐額定容量 | 13 m³ | |||
垃圾箱 | 垃圾箱額定容量 | 9 m³ | |||
卸料門開啓角度 | ≥50° | ||||
液壓系統 | 型式 | 開式、電氣控制 | |||
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | ||||
系統壓力 | 16 MPa | ||||
液壓油箱容量 | 60 L | ||||
油溫 | 60 ˚C | ||||
電氣系統 | 型式 | DC24 V、PLC編程控制系統 | |||
電壓 | 24 V | ||||
蓄電池 | 24 V（2隻12 V串聯） | ||||
高壓水系統 | 型式 | 柱塞泵 | |||
型号 | 德國PF36 | ||||
系統壓力 | 10 MPa | ||||
轉速 | 1150 r/min | ||||
水閥型式 | 液控高壓球閥 | ||||
水閥壓力 | 7 MPa | ||||
噴嘴型式 | 高壓洗滌型 | ||||
水濾器 | 濾網式 | ||||
灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | |||
低壓水系統 | 型号 | 威龍60/90，50/110 | |||
60，50 m3/h | |||||
揚程 | 90，110 m | ||||
掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可獨立控制，具有自動避讓功能 | |||
掃盤直徑 | 850 mm | ||||
掃盤速度 | 高：110 中：80 低：50 | ||||
掃盤角度 | 前傾：4-6度 外傾：4-7度 | ||||
吸盤 | 型式 | 雙吸口，液壓控制，彈簧懸浮。 | |||
吸口直徑 | 180 mm | ||||
吸盤寬度 | 2400 mm | ||||
側噴杆 | V型噴杆，具有自動避讓功能 | ||||
産品功能特點
1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道産生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓後通過高壓管路控制閥等分别輸送到吸嘴内噴水杆和左、右噴水杆，各噴杆上裝有多個特制的不鏽鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面後的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴杆上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
後噴霧：在洗掃車後部垃圾箱下方配有噴霧噴杆，噴霧噴杆上裝有多個噴霧噴嘴。啓動副發動機和高壓水泵，打開後噴霧開關，啓動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
