參數配置 | ||||

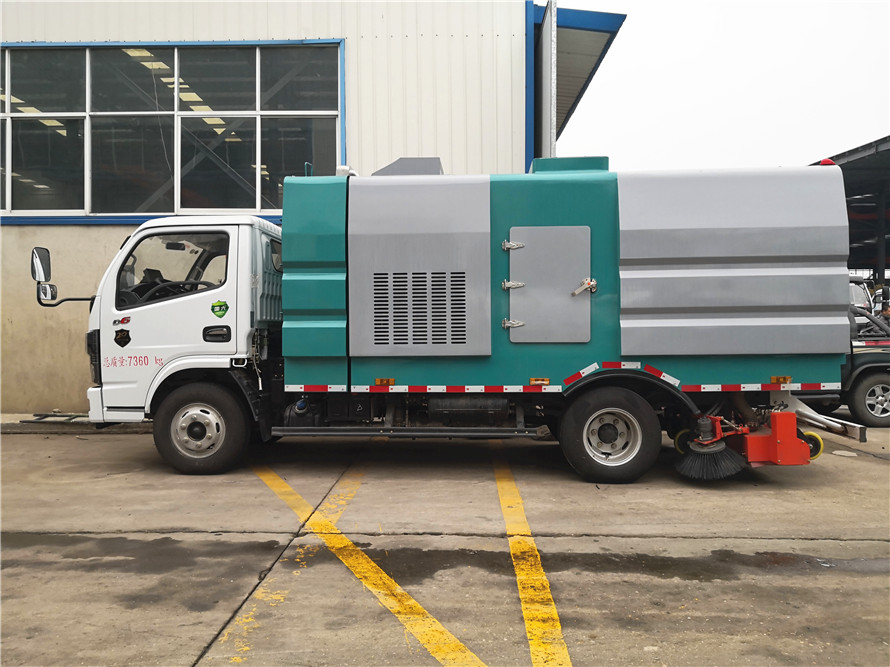

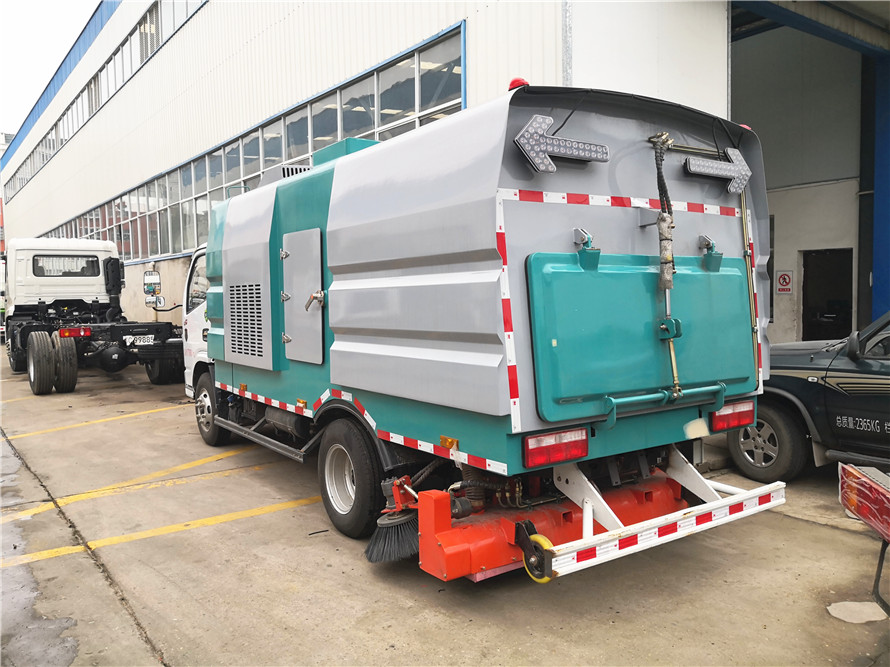

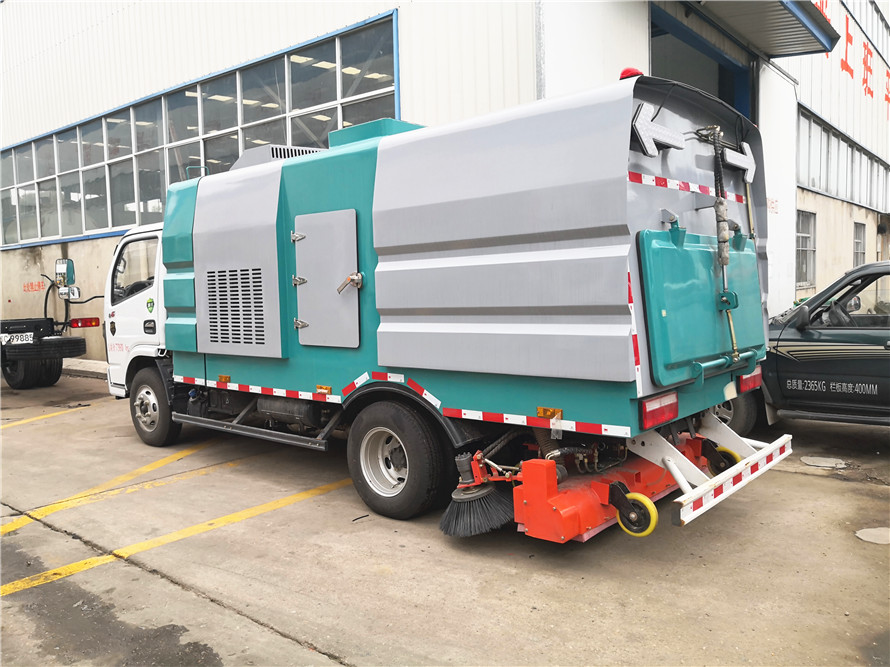

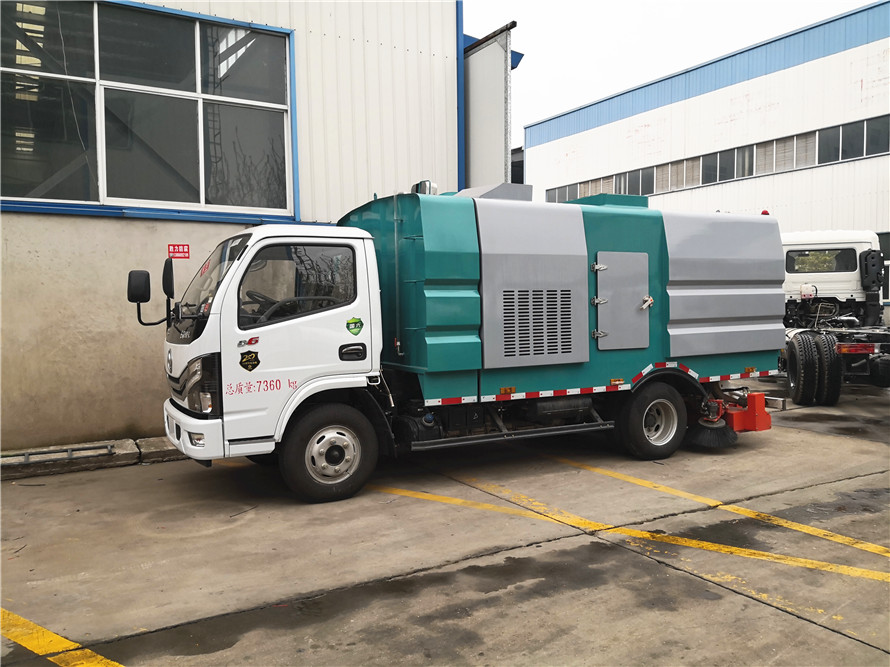

車輛型号 | CLW5075TSLD6型掃路車 | 備注 | ||
二類底盤型号 | 東風小多利卡EQ1075SJ3BDF | |||
軸距 | 3308mm | |||
前/後懸 | 1040/1852,1040/1602 mm | |||
發動機型号 | 底盤發動機 |
CY4BK551
| ||
副發動機 | JX493-G3 | |||
發動機額定功率 | 底盤發動機 | 75 kW | ||
副發動機 | 57 kW | |||
最大爬坡角 | 30% | |||
最小轉彎直徑 | ≤16m | |||
排放 | 國六 | |||
加速行駛車外噪聲 | ≤84dB（A），滿足噪聲二階段要求 | |||
最高車速 | 99 km/h | |||
接近角 | 20° | |||
離去角 | 12° | |||
制動距離 | ≤10m | |||
質量參數 | 整備質量 | 5040kg | ||
最大總質量 | 7300kg | |||
尺寸參數 | 外形尺寸（長×寬×高） | 6200,5950×2000×2590,2380mm | ||
最小離地高度 | 240mm | |||
吸掃作業 | 清掃效率 | ≥95% | ||
最大吸入粒度 | 120mm | |||
吸掃寬度 | 3 m | |||
最大清掃能力 | 60000 ㎡/h | |||
碟形盤刷外伸尺寸 | ≥400mm | |||
吸掃行駛速度 | 3-20km/h | |||
罐體 | 水罐額定容量 | 1.5m³ | ||
垃圾箱 | 垃圾箱額定容量 | 4m³ | ||
卸料門開啓角度 | ≥45° | |||
液壓系統 | 型式 | 開式、電氣控制 | ||
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | |||
系統壓力 | 16MPa | |||
液壓油箱容量 | 60L | |||
油溫 | 60 ˚C | |||
電氣系統 | 型式 | DC24V | ||
電壓 | 24V | |||
蓄電池 | 24V（2隻12V串聯） | |||
灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | ||
掃盤裝置 | 型式 | 中置四個掃盤，液壓馬達驅動，右前可獨立控制，具有自動避讓功能 | ||
掃盤直徑 | 850mm | |||
掃盤角度 | 前傾：4-6度 外傾：4-7度 | |||
吸盤 | 型式 | 單吸口，液壓控制，彈簧懸浮。 | ||
吸口直徑 | 200mm | |||
1、采用吸掃混合的方式收集垃圾，濕式除塵、電液控制，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統。保證行駛過程中能繼續工作，保證清掃過程的連續性。
3、采用“中置四盤刷+後置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
5、掃盤有遇障自動避讓保護功能和自動複位功能，遇到障礙物後自動回縮，越過障礙物後自動複位。
6、掃盤轉速可根據各種不同清掃工況，調整轉速，能保證在各種污染狀況下都有良好的清掃效果。
7、采用先進、高效的專用風機和可随路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。
