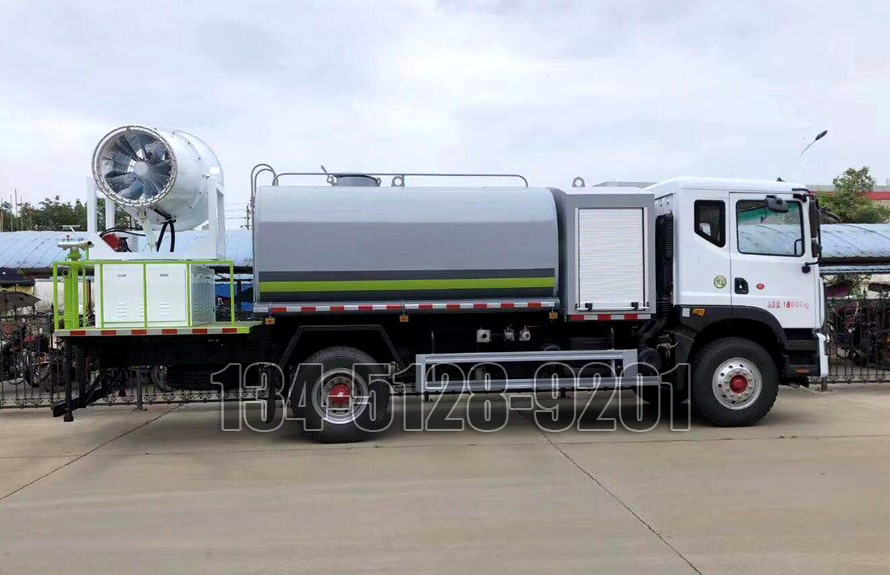

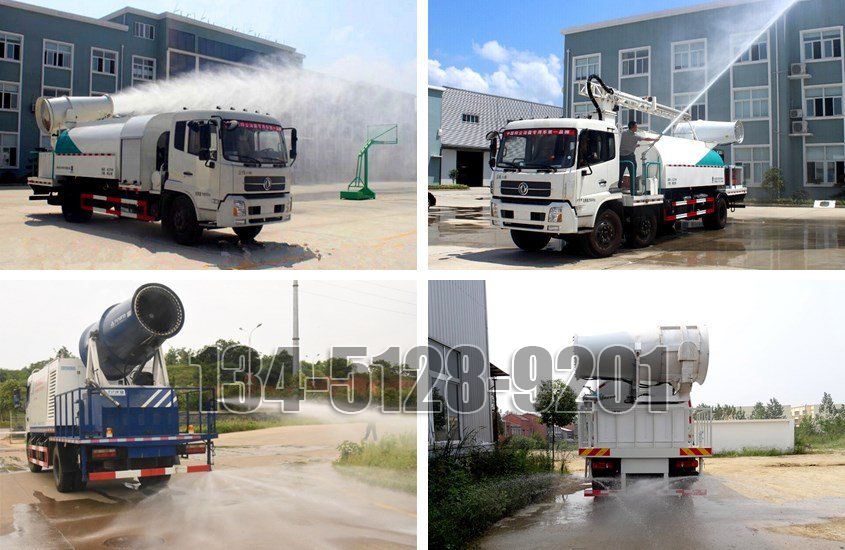

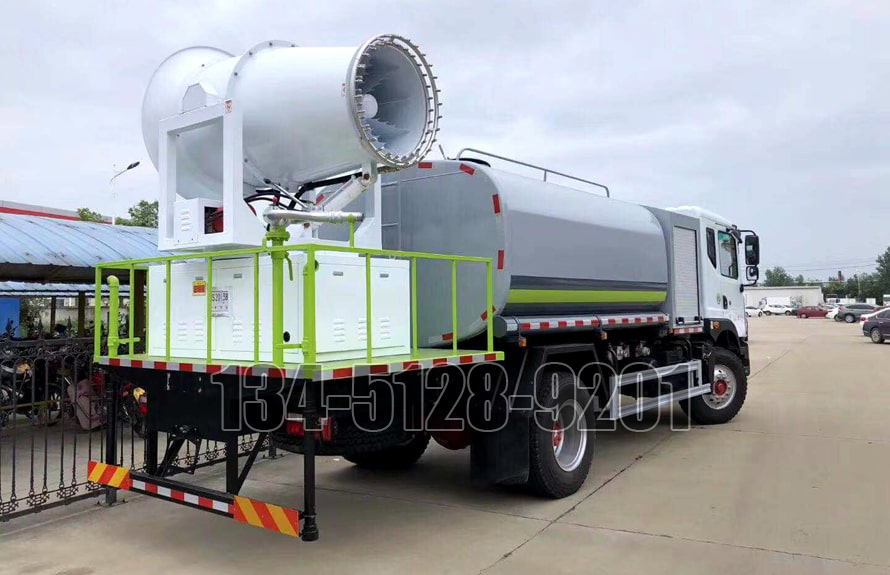

工作實拍
詳細參數

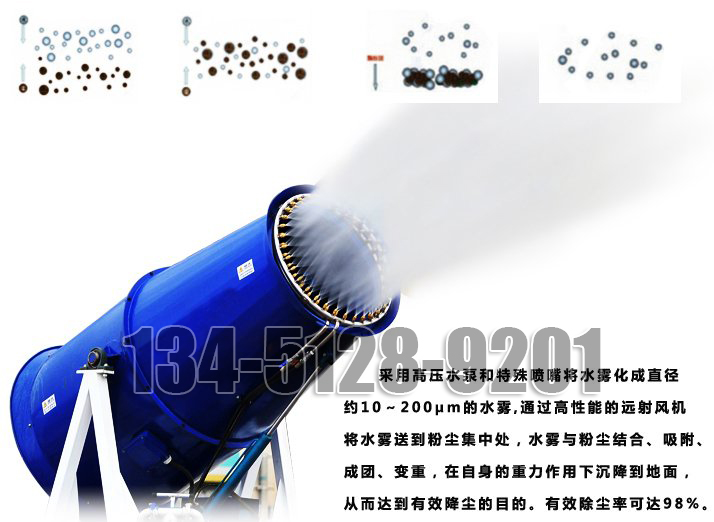

霧炮車除塵原理：

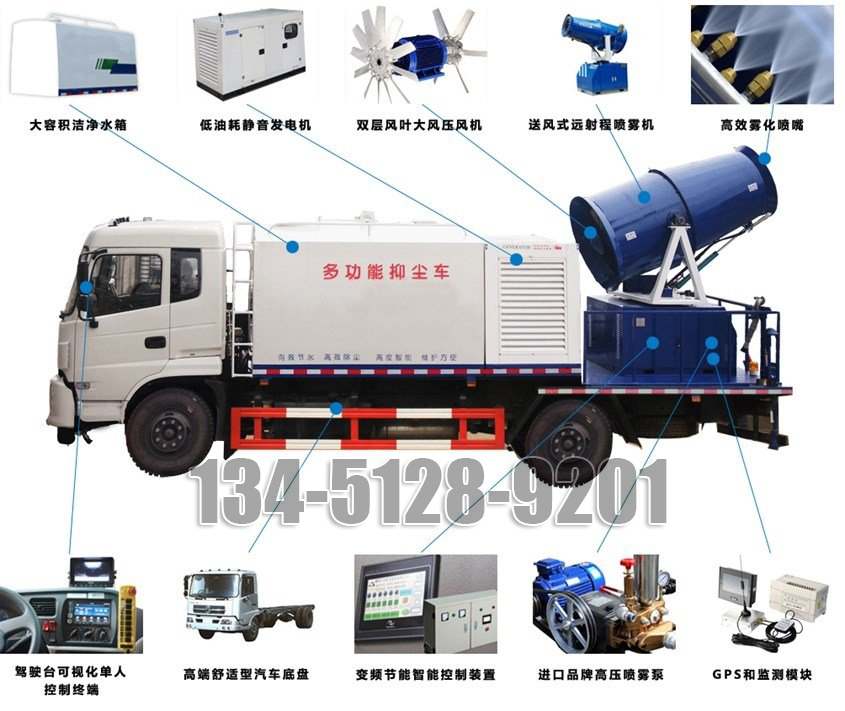

霧炮車結構解析：
霧炮車整體參數：
灑水系統參數 | |||
罐體容積 | 10立方/噸 | 灑水寬度 | 15米 |
水炮揚程 | 30米 | 垂直吸程 | 7米 |
罐體尺寸 | 3×2.2×1.5 | 準乘人數 | 3（人） |
标準配置 | 東風D9 60米霧炮車罐體材質爲厚4mm武鋼優質闆材，灑水泵，灑水高炮，工作平台，取力器，前沖，後灑，萬向嘴，自流閥，濾網，分配閥，噴頭，帶自吸自排功能。 | ||
底盤技術參數 | |||
底盤名稱 | 東風D9 | 底盤型号 | EQ1165 |
軸數 | 2 | 輪胎數 | 7/含備胎 |
軸距 (mm) | 4500 | 輪胎規格 | 10.00R20 |
變速箱 | 8檔 | 前後橋 | 4.5/10噸 |
燃料種類 | 柴油 | 刹車 | 斷氣刹 |
發動機型号 | 發動機企業 | 排量 | 馬力 |
ISB180 50 | 東風康明斯 | 4730 | 180 |
噴霧機系統參數 | |||
産品型号 | LH40 | 最大射程 | 60米 |
噴霧流量 | 50-150 | 發電機動力 | 50KW |
水平轉角度 | ±360° | 控制方式 | 自動/手動 |
東風D9 60米霧炮車底盤配置：
東風D9 60米霧炮車采用東風D9原廠底盤，康明斯180馬力國五發動機，8檔變速箱，軸距4500mm，動力轉向，電動玻璃，斷氣刹，原廠空調，二級踏步，下防護，駱駝原廠電瓶，10.00R20鋼絲胎，帶原廠ABS。
東風D9 60米霧炮車上裝配置：

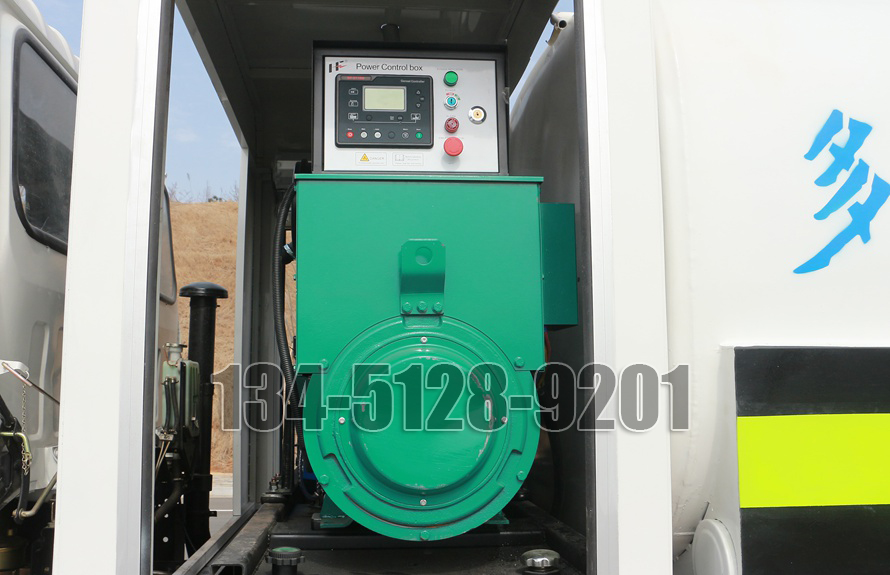

1.配50KW柴油發電機組;

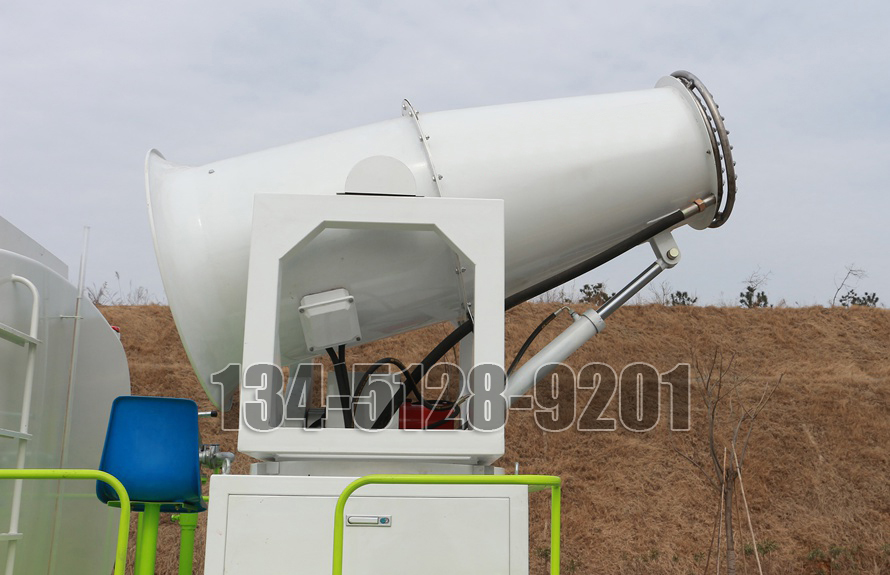

2.80型霧炮風機，帶消音雙臂軸流風機配置噴筒高壓霧化系統(噴霧流量：50-150L/min，射程：水平50-60米，垂直40-50米);
3.電控系統，微電機控制水平旋轉;
4.遙控系統，自動系統;
5.霧炮自動轉向裝置(旋轉角度：0-360°);
6.液壓馬達控制俯仰角度：-10°-55°。
東風D9 60米霧炮車工藝特點：
1.功力強、射程遠、穿透力強、霧粒附著力強、覆蓋範圍廣、可以實現精量噴霧。
2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
3.二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。
4.當霧滴從噴嘴中噴出後在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。
5.可固定安裝在混凝土澆築的平台上，也可配套柴油發電機組供電安裝在運輸車輛上;操作靈活，使用安全可靠，遙控和人工控制操作，可随意控制調節水平旋轉噴霧角度。
6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
